一.產品型號簡介：

國巨貼片電容0805 106/10uf 6.3V 10%/K X5R；其中參數0805表示貼片電容的尺寸大小，參數106/10uf表示該貼片電容的容值是106/10uf，參數6.3V表示該貼片電容的耐壓值為6.3V，參數10%/K表示該貼片電容的誤差為上下幅度為10%，參數X5R表示該貼片電容的材質是X5R;其中這種規格的國巨貼片電容也可以表示成：CC0805KRX5R5BB106

二.常用貼片電容的材質：

單片陶瓷電容器(通稱貼片電容)是目前用量比較大的常用元件,就AVX公司生產的貼片電容來講有NPO、X7R、Z5U、Y5V等不同的規格,不同的規格有不同的用途。下面我們僅就常用的NPO、X7R、Z5U和Y5V來介紹一下它們的性能和應用以及采購中應注意的訂貨事項以引起大家的注意。不同的公司對于上述不同性能的電容器可能有不同的命名方法,這里我們引用的是AVX公司的命名方法,其他公司的產品請參照該公司的產品手冊。

NPO、X7R、Z5U和Y5V的主要區別是它們的填充介質不同。在相同的體積下由于填充介質不同所組成的電容器的容量就不同,隨之帶來的電容器的介質損耗、容量穩定性等也就不同。所以在使用電容器時應根據電容器在電路中作用不同來選用不同的電容器。

1.NPO電容器

NPO是一種最常用的具有溫度補償特性的單片陶瓷電容器。它的填充介質是由銣、釤和一些其它稀有氧化物組成的。

NPO電容器是電容量和介質損耗最穩定的電容器之一。在溫度從-55℃到+125℃時容量變化為0±30ppm/℃,電容量隨頻率的變化小于±0.3ΔC。 NPO電容的漂移或滯后小于±0.05%, 相對大于±2%的薄膜電容來說是可以忽略不計的。其典型的容量相對使用壽命的變化小于±0.1% 。NPO電容器隨封裝形式不同其電容量和介質損耗隨頻率變化的特性也不同,大封裝尺寸的要比小封裝尺寸的頻率特性好。

下表給出了NPO電容器可選取的容量范圍：

封裝尺寸耐壓50V耐壓100V

0805 0.5---1000pF0.5---820pF

12060.5---1200pF0.5---1800pF

1210560---5600pF560---2700pF

22251000pF---0.033μF1000pF---0.018μF

NPO電容器適合用于振蕩器、諧振器的槽路電容,以及高頻電路中的耦合電容。

2.X7R電容器

X7R電容器被稱為溫度穩定型的陶瓷電容器。當溫度在-55℃到+125℃時其容量變化為15%, 需要注意的是此時電容器容量變化是非線性的。 X7R電容器的容量在不同的電壓和頻率條件下是不同的,它也隨時間的變化而變化,大約每10年變化1%ΔC, 表現為10年變化了約5%。

X7R電容器主要應用于要求不高的工業應用,而且當電壓變化時其容量變化是可以接受的條件下。它的主要特點是在相同的體積下電容量可以做的比較大。

下表給出了X7R電容器可選取的容量范圍：

封裝尺寸耐壓50V耐壓100V

0805 330pF---0.056μF330pF---0.012μF

12061000pF---0.15μF1000pF---0.047μF

12101000pF---0.22μF1000pF---0.1μF

22250.01μF---1μF0.01μF---0.56μF

3.Z5U電容器

Z5U電容器稱為“通用”陶瓷單片電容器。這里首先需要考慮的是使用溫度范圍, 對于Z5U電容器主要的是它的小尺寸和低成本。對于上述三種陶瓷單片電容起來說在相同的體積下Z5U電容器有最大的電容量。但它的電容量受環境和工作條件影響較大, 它的老化率最大可達每10年下降5%。

盡管它的容量不穩定,由于它具有小體積、等效串聯電感（ESL）和等效串聯電阻（ESR）低、良好的頻率響應,使其具有廣泛的應用范圍。尤其是在退耦電路的應用中。下表給出了Z5U電容器的取值范圍：

封裝尺寸耐壓25V耐壓50V

0805 0.01μF---0.12μF0.01μF---0.1μF

12060.01μF---0.33μF0.01μF---0.27μF

12100.01μF---0.68μF0.01μF---0.47μF

22250.01μF---1μF0.01μF---1μF

Z5U電容器的其他技術指標如下:

工作溫度范圍：+10℃ --- +85℃

溫度特性 ：+22% ---- -56%

介質損耗 ：最大 4%

4.Y5V電容器

Y5V電容器是一種有一定溫度限制的通用電容器,在-30℃到85℃范圍內其容量變化可達+22%到-82%。 Y5V的高介電常數允許在較小的物理尺寸下制造出高達4.7μF電容器。

Y5V電容器的取值范圍如下表所示 ：

封 裝 尺 寸耐壓25V耐壓50V

0805 0.01μF---0.39μF0.01μF---0.1μF

12060.01μF---1μF0.01μF---0.33μF

12100.1μF---1.5μF0.01μF---0.47μF

22250.68μF---2.2μF0.68μF---1.5μF

Y5V電容器的其他技術指標如下:

工作溫度范圍 ：-30℃ --- +85℃

溫度特性：+22% ---- -82%

介質損耗：最大 5%

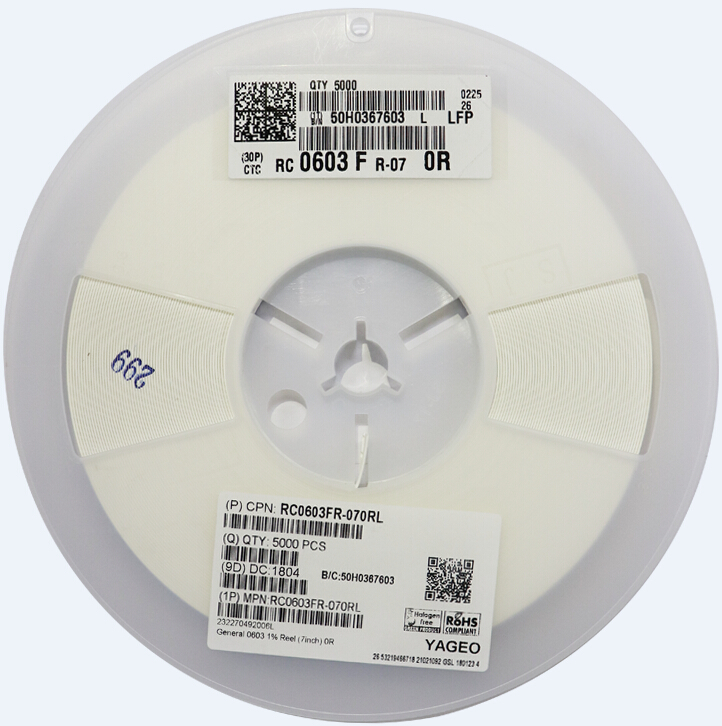

三.國巨貼片電容產品展示：
